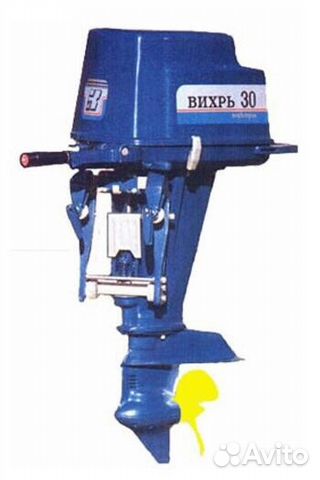

Эти маховики взаимозаменяемы; разница заключается лишь в наличии у последнего зубчатого венца. Во всём остальном моторы имеют совершенно одинаковую конструкцию. Моторы состоят из следующих узлов и систем: Подвесной лодочный мотор Вихрь 30Э — это самый популярный среди любителей водного спорта и профессиональных рыболовов отечественный лодочный мотор. Данная модель оснащена электростартером, что позволяет использовать его на лодках, оборудованных рулевым управлением. Больше никаких рыбалок без улова и поисков оправданий своему невезению! Настало время все изменить! Я родился в Астраханской области, в с. Я помню, что в 5 летнем возрасте уже взял в руки закидушку и понеслась. При оборудовании лодки системой дистанционного управления мотором целесообразно снимать румпель мотора, что предохранит от деформации посадочные отверстия поддона. Топливный насос мотора "Вихрь". В процессе эксплуатации мотора могут возникнуть мелкие неисправности, которые легко устраняются. Эти неисправности обычно связаны с работой систем зажигания и питания двигателя. При неполадках в работе системы зажигания проверку ее проводите в соответствии со следующими указаниями: Если есть оборванные провода или провода с поврежденной изоляцией, их необходимо заменить. Убедитесь в надежности всех контактов, правильности монтажа схемы электрооборудования. Проверьте работоспособность свечей зажигания. Проще всего сделать это, заменив их последовательно новой свечой, работоспособность которой не вызывает сомнения. У замененной свечи зачистите электродов, установите нужный зазор и она может оказаться годной к эксплуатации. Если систем зажигания, несмотря на исправные свечи и проводку, все-таки работает неудовлетворительно, причиной неполадок могут явиться дефекты прерывательных механизмов магдино: В этом случае снимите стартер и храповый диск, проверните маховик так, чтобы через окно А, Рис. Затем осторожно поворачивайте маховик до тех пор, пока контакты прерывателя не разойдутся на максимальное расстояние. Протерев при необходимости контакты от масла чистой тряпкой и зачистив из при наличии нагара, проверьте с помощью щупа фактический зазор между контактами. Если есть необходимость регулировки следует ослабить винт В , поставить в прорезь основания Г отвертку или поворачивая эксцентрик С установить нужный зазор 0,,4 мм, а затем снова затянуть винт В. После этого проконтролировать, находятся ли зазоры в рекомендуемых пределах. Причинами неполадок в работе топливной системы двигателя могут быть следующие дефекты: Засорение фильтра топливного насоса, и как следствие этого, уменьшение количества подаваемого к карбюратору топлива.

Для очистки фильтра надо отвернуть прижимную гайку 5 Рис. Сетку промыть в бензине и продуть. Разборку и сборку насоса вести осторожно, чтобы не повредить сетку. При сборке прижимную гайку 5 надо завинчивать рукой с усилием, достаточным для хорошего уплотнения. Засорение фильтра заборника топливного бака. Для очистки следует вывернуть заборник и промыть фильтр. Карбюратор имеет два регулировочных элемента: Регулировка карбюратора мотора "Вихрь". Регулировка качества смеси на малом газе производится винтом 2 Рис. Если произошло нарушение заводской регулировки качества смеси малого газа, то для восстановления регулировки следует завернуть винт до отказа, а затем отвернуть на 0,5 -1 оборот до получения устойчивой работы мотора на малом газе.

объем двигателя лодочного вихрь 30

Число оборотов холостого хода регулируется винтом 1 Рис. При ввёртывании винта обороты холостого хода увеличиваются, при вывертывании - уменьшаются. Регулировку производить до получения минимальных устойчивых оборотов. В процессе эксплуатация мотора может произойти разрегулировка механизма переключения реверса, результатом чего могут быть следующие дефекты: В этом случае надо, передвигая ручкой реверса планку 1 , вывести муфту реверса редуктора из зацепления с шестерней, убедиться, что при проворачивании коленвала двигателя вал винта не вращается, затем, ослабив затяжку винтов 2 крепления корпуса фиксатора 3 , передвинуть его до совпадения шарика 8 с отверстием на планке реверса и вновь затянуть винты. Сделав несколько переключений, убедитесь в правильности проделанной регулировки; б при включении переднего хода в редукторе слышится треск, движения лодки нет — муфта реверса не входит в зацепление с шестерней переднего хода. В этом случае надо отвернуть гайку 7 , вынуть болт 5 и повернуть втулку 6 по часовой стрелке на оборота. Введя палец 4 в паз планки 1 , поставить болт 5 и затянуть гайку 7 , после чего проверить работу механизма переключения реверса. Если при этом включение переднего хода вызывает затруднения, необходимо втулку 6 повернуть на один оборот против часовой стрелки и вновь проверить качество включения переднего и заднего хода. Регулировка механизма реверса мотора "Вихрь". Крутящий момент на гребной винт передается через два латунных штифта 4 , вставленных в отверстия вала гребного винта. Если винт ударяется о препятствие, штифты срезаются, предохраняя таким образом мотор но не гребной винт от серьезных повреждений. Для постановки новых штифтов надо вынуть шплинт 1 и снять с вала гребной винт 2. Ручной аварийный запуск мотора При неисправном стартере двигатель можно запустить с помощью пускового шнура, прикладываемого к мотору. Для этого надо снять обтекатель и стартер, навить 1,5—2 витка шнура в канавку на маховике, заложив узел шнура в паз Б. После этого рывком запустить двигатель.

Лодочный мотор Вихрь 30

Шнур должен свободно входить в выемку на маховике и выходить из нее. При запуске следите, чтобы никто не стоял в районе длины шнура. Уход за мотором Вихрь Для того чтобы мотор постоянно находился в хорошем состоянии необходим регулярный уход за ним по следующему плану: Произведите наружный осмотр мотора, удалите грязь, масло с наружных поверхностей мотора и из поддона, очистите подводную часть мотора и гребной винт от водорослей и т.

объем двигателя лодочного вихрь 30

Проверьте, нет ли поврежденных или незакрепленных деталей на моторе, обратите особое внимание на гребной винт — при наличии забоин их надо аккуратно зачистить. Если хотя бы одна лопасть винта деформирована, его надо обязательно заменить. Проверьте состояние электропроводки, положение всех соединений и контактов. Убедитесь, что органы управления мотора находятся в хорошем состоянию б Через каждые часов работы мотора: Меняйте смазку в корпусе редуктора не реже 1 раза в месяц. Осматривайте электроды свечей, счищайте с них нагар, проверяйте и устанавливайте нужный зазор между электродами. Осматривайте и при необходимости подтягивайте наружные болты, винты и гайки. Проверьте зазоры между контактами прерывателей магнето, если на них есть нагар, то его надо счистить надфилем. Смажьте наружные трущиеся поверхности оси, зубчатый сектор, шестерни, резьбу зажимных винтов подвески и др.

объем двигателя лодочного вихрь 30

Снимите отстойник топливного насоса, промойте его и находящийся над ним сетчатый фильтр. Снимите стартер и залейте любую машинную смазку между блоком и болтом стартера. Пропитайте каплями турбинного масла ГОСТ или другого подобного типа масла фильца смазочного устройства основания магнето. Смажьте оси рычажков прерывателей, не снимая их. Из особенностей потребители отмечают наличие навигационной плиты. Дейдвудная труба в представленной модели установлена довольно прочная. В обслуживании этот лодочный мотор "Вихрь" прост, разбирается он быстро. Выхлопной канал предусмотрен большого диаметра и засоряется редко. Если говорить про недостатки, то важно упомянуть о малом заднем ходе. Еще у этой модели довольно часто изнашивается башмак в редукторе. Также проблемы у владельца могут возникнуть с маховиком. Румпель установлен довольно прочный. Учитывая все вышесказанное, данный лодочный мотор можно назвать хорошим.

Лодочные моторы Вихрь

Максимальная мощность вышеуказанного лодочного мотора равна 20 лошадиным силам. Сухая масса этой модели - 45 кг, а емкость топливного бака равна 22 л. Свечи в данном случае используются типа "СИ 12". Подходит для этого лодочного мотора бензин серии "А". В качестве зажигания используется маховое магнето. Зазор в прерывателе равняется 0. Параметр опережения зажигания находится на уровне 24 градусов. Дополнительно следует отметить, что диаметр винта составляет мм, а шаг его равняется мм. Для продолжения движения шпонку необходимо заменить. Управление мотором осуществляется с помощью румпеля и дистанционно. И все же, Вихрь 30 подкупает сбалансированными характеристиками, хорошей ремонтопригодностью и удобным управлением. Мотор весьма надежный, компактный и не слишком тяжелый для своей мощности. Двигатель выполнен в классическом угловатом дизайне, который некоторым покажется скучным, но на самом деле такая форма очень удобная и эргономичная. При условии соблюдения всех указаний производителя, правил эксплуатации и обслуживания мотор Вихрь 30 порадует своего владельца надежностью и долговечностью. Рассматриваемая модель имеет несколько модификаций одинаковой мощности. Так, версия 30Р оснащена стандартным румпельным управлением и ручным запуском, тогда как модифицированный вариант 30Э оборудован электростартером. Такую модель можно использовать в лодках, которые имеют собственное рулевое управление. Сам двигатель нетребователен к качеству топлива, он достаточно мощный и простой в обслуживании. Надо признать, что за такую цену Вихрь 30 является одним из самых производительных лодочных моторов. Вихрь 30 имеет классическую двухцилиндровую конструкцию. В процессе применяется топливная смесь бензина А и масла в пропорции 1: Отзывы о лодочном моторе Вихрь 30 не слишком лестные. Некоторые пользователи прямо называют его одним из наиболее неудачных творений отечественного производства. Своим опытом эксплуатации данного агрегата поделился Виталий из Астрахани. В моторе собраны довольно хорошие технологии, но присутствует и ряд откровенных недоработок. Хорошо работает данная модель только в бочке. Моторесурс у агрегата составляет не более км. К специальному кронштейну на поддоне крепится румпель 96 рукоятка управления. В передней части поддона расположены: Выполнена из алюминиевого сплава. В кронштейнах дейдвудной трубы запрессованы резиновые амортизаторы для соединения с подвеской. У моторов мощностью 30 л. Привод гребного винта фиг. Корпус редуктора 52 крепится тремя винтами к нижнему фланцу дейдвудной трубы. Вращение валу редуктора передаётся с помощью эластичного торсионного вала Реверс осуществляется перемещением муфты 65 по шлицам вала гребного винта 59 до зацепления с шестернями переднего 69 или заднего 64 хода.

Управление реверсом через тягу реверса 36 выведено на поддон. Расположение пробок для залива и слива смазки редуктора. Редуктор выполнен из алюминиевого сплава, состоит из 2 частей: При работе мотора он находится под водой и должен быть герметичным во избежание утечки масла и попадания воды во внутреннюю полость редуктора, для чего крышка корпуса редуктора 68 ставится на бакелитовом лаке, а уплотнение вала-шестерни 51 , тяги реверса и вала гребного винта осуществляется резиновыми кольцами и сальниками. В верхней части корпуса редуктора крепится водяная помпа 45 коловратного типа с резиновой крыльчаткой 46 , сидящей на вертикальном вале- шестерне редуктора. Помпа засасывает воду через отверстия и канал в корпусе редуктора и падает ее к двигателю. Конструкция редуктора допускает осевое перемещение вала гребного винта до 2мм и до 2мм перемещение гребного винта по валу, минимальный зазор между стаканом редуктора и винтом — 0,8 мм.

объем двигателя лодочного вихрь 30

Смазка редуктора осуществляется маслом трансмиссионным нигролом , заливаемым в полость корпуса редуктора через заливочное отверстие 7 фиг. Слив отработанного масла осуществляется через сливное отверстие 5 фиг. Через отверстие 8 фиг. Гребной винт выполнен из алюминиевого сплава, трехлопастной, с промежуточным резиновым амортизатором, благодаря чему соединение с валом является упругим. Крутящий момент на винт передается с помощью двух латунных штифтов 4 фиг. Эти штифты, являясь наиболее слабым элементом в передаче от двигателя к винту, срезаются при ударе винта о препятствие и тем самым предохраняют остальные детали мотора от поломки. В осевом перемещении винт фиксируется шплинтом 1 фиг. С дейдвудной трубой подвеска соединена с помощью центрального кронштейна. Внутри центрального кронштейна проходит ось, концы которой вставляются в резиновые амортизаторы, уменьшающие вибрацию лодки при работающем моторе. Подвеска состоит из двух кронштейнов 41 , соединенных шпильками. Имеется запорное устройство — защелка 43 , удерживающая мотор при запуске и заднем ходе в вертикальном положении и дающая возможность мотору при наезде на подводное препятствие откидываться вверх, что предохраняет но не гарантирует мотор и судно от серьёзных поломок. При необходимости откинуть мотор надо рычагом защелки 85 отключить запорное устройство и установить мотор на фиксирующий щиток Система охлаждения Система охлаждения обеспечивает отвод тепла от блока цилиндров, блока головок и глушителя. Через сверления и по каналу в корпусе редуктора вода подводится к водяной помпе. Помпа по трубке, расположенной в дейдвуде, нагнетает воду нижнюю крышку картера и далее, по сверлениям в крышке картера и блоке цилиндров, в водяные рубашки блока цилиндров и блока головок. В верхней части блока цилиндров имеется отверстие для перепуска воды в водяную полость глушителя. Из глушителя вода поступает во внутреннюю полость дейдвуда, охлаждая выхлопные газы. Часть охлаждающей воды выбрасывается вместе с выхлопными газами из контрольного отверстия дейдвуда, что позволяет судить о работе системы охлаждения. Категорически запрещается запускать мотор без воды даже на непродолжительное время, т. Гарантия завода на эти моторы не распространяется. Допускается укомплектовка мотора канистрой по ГОСТ емкостью 20 литров вместо топливного бака. Топливный бак 1 емкостью 22 литра, переносной и может быть расположен в любом месте судна, в зависимости от длины соединительного шланга.

Сверху он имеет ручку для переноса, заливочную горловину с крышкой и штуцер с заборником для подсоединения к топливному шлангу. Крышка бака - быстросъемного типа. Закрывается путем поворота от руки по часовой стрелке до упора. В крышке бака имеется винт. Для предотвращения самопроизвольного отворачивания винта имеется пружина. При неработающем моторе винт нужно завернуть до упора во избежании утечки и испарения топлива. Топливо из бака в мотор поступает через заборник.

Новый самарский подвесной мотор «Вихрь-30МА»

Заборник представляет собой трубку с сетчатым фильтром на конце, другой конец трубки припаян к штуцеру, который соединяется с баком конической резьбой. Соединительный шланг 2 из бензостойкой резины, его длина 2.

объем двигателя лодочного вихрь 30

Одним концом шланг надет на штуцер заборника топливного бака, на другом конце имеется муфта, которая надевается на штуцер поддона. Надевая муфту на штуцер, нужно повернуть ее так, чтобы выступы на штуцере вошли в пазы на муфте. Перед запуском мотора всю топливную систему нужно заполнить топливом. Для этого в средней части шланга имеется подкачивающая помпа-груша, вмонтированная в соединительный шланг. Топливный насос 3 служит для принудительной подачи топлива из бака к карбюратору. Насос диафрагменного типа приводится в действие изменением давления в полости кривошипной камеры верхнего цилиндра в зависимости от положения поршня двигателя.
